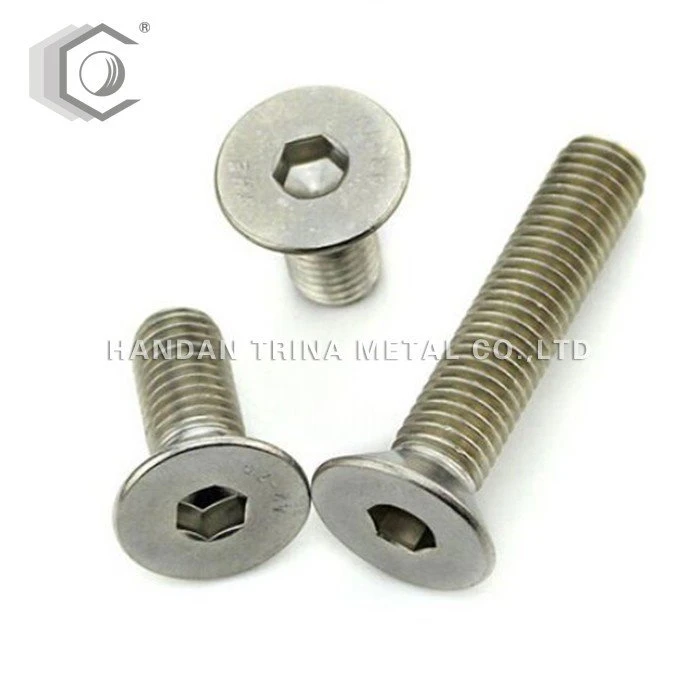

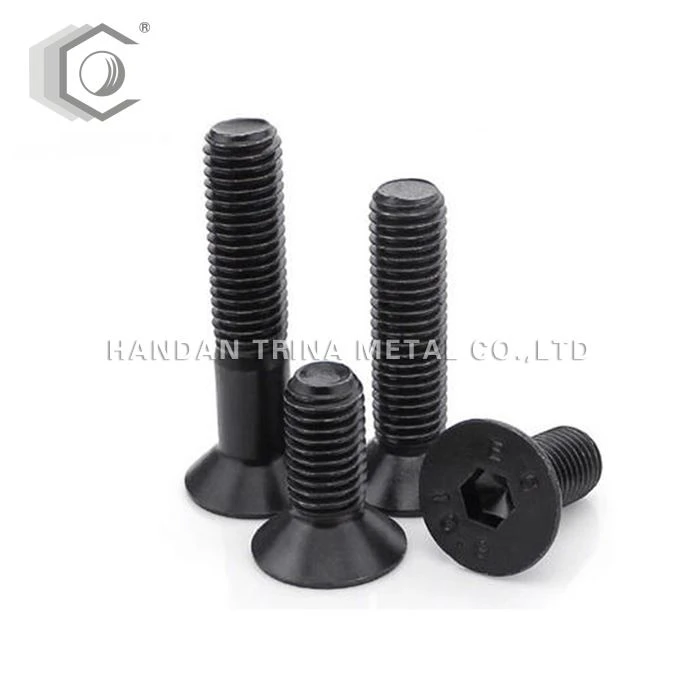

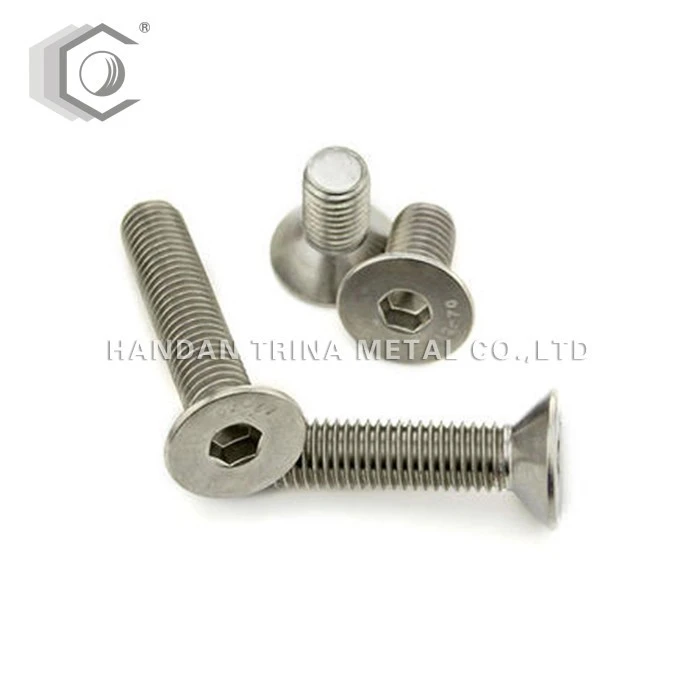

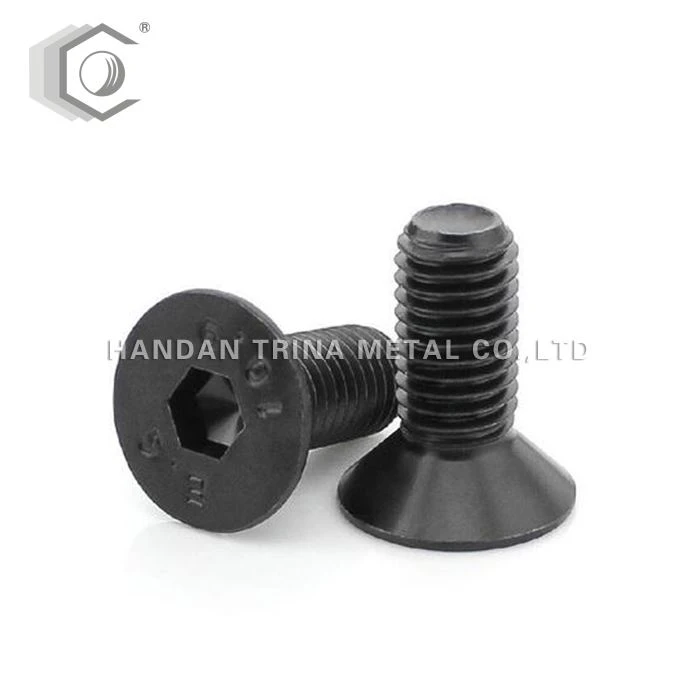

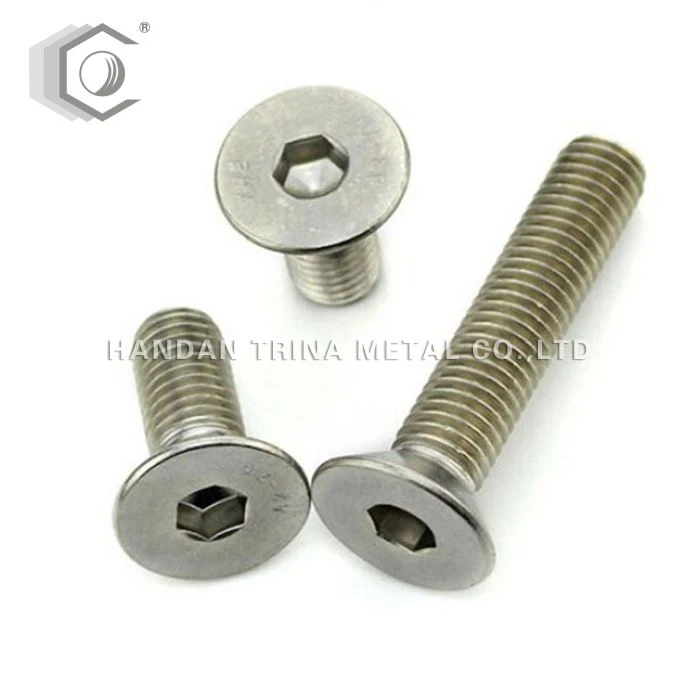

Les boulons d'angle internes fraisés sont également appelés vis à tête fraisée et vis à métaux plates. Ils sont une sorte de pièces de construction. La tête est un cône à 90 degrés, similaire à une vis à bois commune. La tête a une rainure de serrage d'outil, telle qu'une police, une croix, un hexagone, un quinconce, un pentagone, etc.
Taille: M3-M24
Surface ： Zp / NOIR
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Effet:
Sur la surface du trou de montage sur la pièce de connexion, une douille ronde conique à 90 degrés est usinée, et la tête de la vis à métaux plate est dans la douille ronde et affleure la surface de la pièce de connexion. Des vis à métaux plates sont également utilisées dans certaines occasions avec des vis à métaux plates à tête demi-ronde. Ce type de vis est plus beau et est utilisé dans les endroits où la surface peut permettre une petite saillie. Les vis jouent le rôle de relier deux ou plusieurs objets et sont une nécessité indispensable dans la vie quotidienne ou la fabrication industrielle.
Instructions:
Les vis à tête fraisée sont principalement utilisées après l'installation, la surface des pièces ne peut pas être surélevée et les pièces fixées ont deux épaisseurs, dites épaisses, ce qui signifie que l'épaisseur de la pièce fixée est supérieure à l'épaisseur du tête de la vis à tête fraisée Une fois la vis serrée, il reste une partie du filetage de la vis qui n'entre pas dans le trou fileté. Dans ce cas, la vis à tête fraisée peut être définitivement serrée. Il existe généralement une autre situation, c'est-à-dire que l'épaisseur des pièces fixées est inférieure à la hauteur de la tête de la vis à tête fraisée, ce qui est courant dans les pièces en tôle des équipements mécaniques, tels que la connexion de la charnière du châssis, la porte et la boîte; la tôle de l'équipement Raccordement du capot et de l'équipement, etc. En raison de la faible épaisseur de la pièce, le trou traversant de la vis de la pièce en tôle fixée est complètement un trou conique. Dans ce cas, lorsque la vis à tête fraisée est serrée, la tête de vis n'est pas une surface conique pour comprimer la pièce en tôle, mais le bas de la tête de vis et le haut du trou fileté sont écrasés. Bien que la vis ait l'impression que la vis est serrée, la pièce en tôle est collée au lieu d'être pressée. Dans ce cas, bien que la vis ait l'impression que la vis est serrée, la tôle La pièce d'or n'est en effet pas serrée. C'est une situation très courante.
