Taille: M30-M530
Surface: ZP / HDG
Matériel: acier inoxydable
d | 30 | 38 | 46 | 52 | 64 | 82 | 94 | 120 | 148 |
d1 | 25~26.9 | 30~33.7 | 38~42.4 | 44.5~48.3 | 57~60.3 | 76.1 | 88.9 | 108~114.3 | 133~139.7 |
d1 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
3/4 | 1 | 1 1/4 | 1 1/2 | 2'' | 2 1/2 | 3 | 4 | - | |
b | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 60 | 60 |
ds | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 16 | 16 |
d3 | M10 | M10 | M10 | M10 | M12 | M12 | M12 | M16 | M16 |
L | 70 | 76 | 86 | 92 | 109 | 125 | 138 | - | - |
L1 | 28 | 31 | 37 | 40 | 49 | 57 | 66 | 171 | 191 |
n | 40 | 48 | 56 | 62 | 76 | 94 | 106 | 136 | 164 |
kg | 9.4 | 10.5 | 12 | 12.9 | 22.2 | 25.9 | 28.8 | 64 | 72.7 |
6.8 | 7.7 | 9 | 9.7 | 16.8 | 19.8 | 22.4 | - | - |
d | 176 | 202 | 228 | 282 | 332 | 378 | 428 | 530 |
d1 | 159~168.3 | (191)~193.7 | 216~219.1 | 267~273 | 318~323.9 | 355.6~368 | 406.4~419 | 508~521 |
d1 | 150 | (175) | 200 | 250 | 300 | 350 | 400 | 500 |
- | - | - | - | - | - | - | - | |
b | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 |
ds | 16 | 16 | 20 | 20 | 20 | 24 | 24 | 24 |
d3 | M16 | M16 | M20 | M20 | M20 | M24 | M24 | M24 |
L | - | - | - | - | - | - | - | - |
L1 | 217 | 249 | 283 | 334 | 385 | 435 | 487 | 589 |
n | 192 | 218 | 248 | 302 | 352 | 402 | 452 | 554 |
kg | 83.4 | 95.8 | 169.8 | 202.8 | 235 | 382 | 429 | 522 |
- | - | - | - | - | - | - | - |

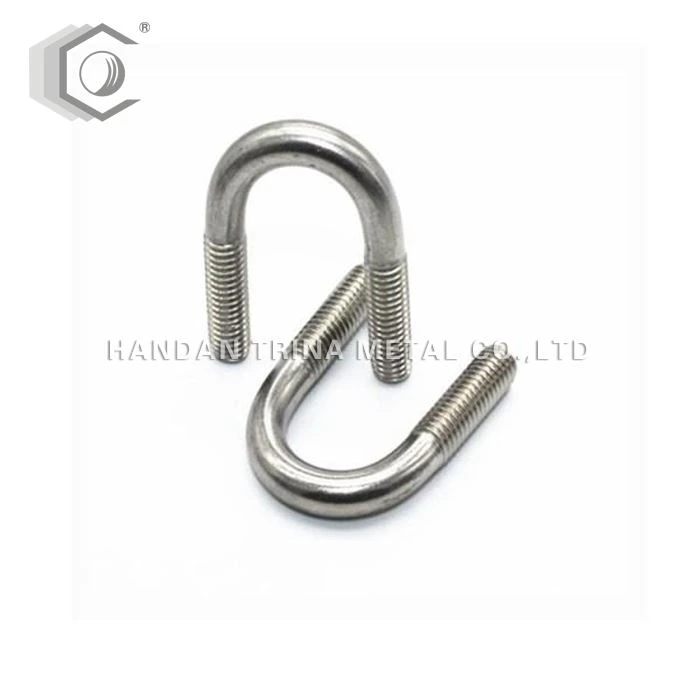

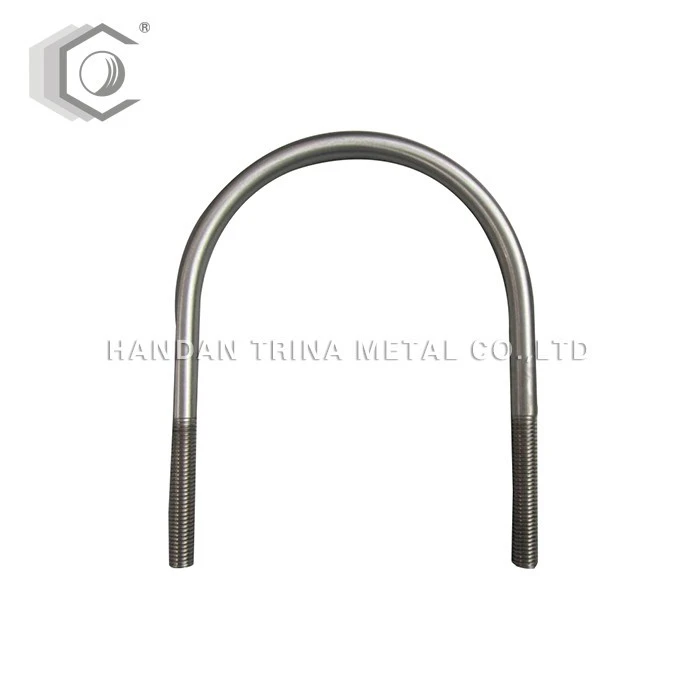

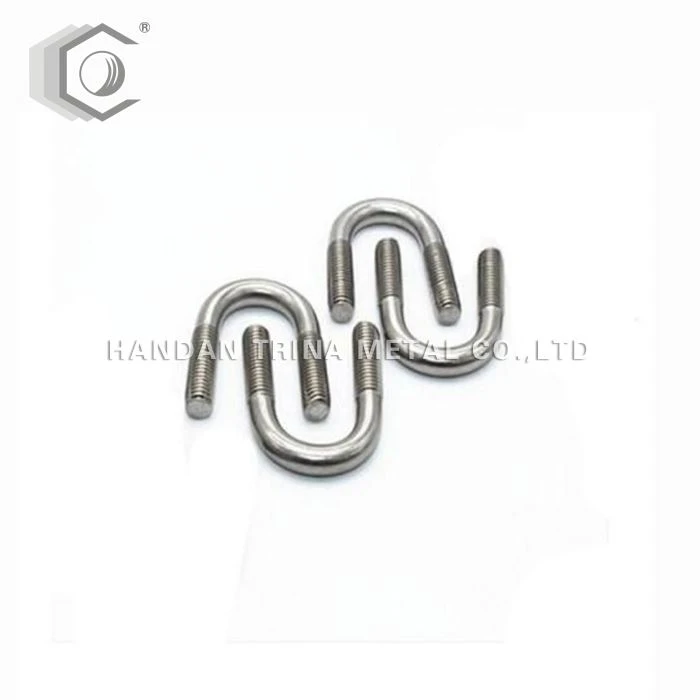

Il y a des filetages aux deux extrémités qui peuvent être combinés avec un écrou, principalement utilisé pour fixer des objets tubulaires tels que des conduites d'eau ou des objets en feuille tels que des ressorts à lames d'automobiles.
Application:
Large gamme d'utilisations, principales utilisations: construction et installation, raccordement de ferrures mécaniques, véhicules, navires, ponts, tunnels, voies ferrées, etc.
Équipement de production:
1) Centre d'usinage CNC;
2) tour CNC;
3) fraiseuse CNC;
4) Machine de découpe de précision
Instruments et équipements de mesure:
1) micromètre
2) jauge à bouchon lisse
3) jauge de fil
4) instrument de mesure d'image
5) Machine de mesure de coordonnées
6) Testeur de rugosité
7) Inspection de routine des étriers.
Industries préférées:
1) équipements de communication
2) équipements médicaux
3) Équipements d'électricité photo
4) Industrie automobile
5) Équipements mécaniques
6) Autres pièces personnalisées
