Taille: M8-M72
Surface:ZP,HDG
Type: Type L
Matériau : Acier inoxydable; Acier au carbone, etc.
D | M8 (en) | M10 (en) | M12 (en) | M16 (en) | M20 (en) | M24 (en) | M30 (M30) | M36 (en) | M42 (en) | M48 (en) | M56 (en) | M64 (en) | M72 (en) |
P | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 |
B | 22.5 | 28 | 33.5 | 44 | 55 | 66 | 82 | 98 | 114 | 130 | 151 | 172 | 192 |
20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
¡n | 25 | 32 | 40 | 55 | 65 | 80 | 100 | 120 | 140 | 160 | 185 | 210 | 250 |
s | 55 | 55 | 70 | 90 | 110 | 130 | 160 | 190 | 230 | 260 | 290 | 340 | 370 |
E | 35 | 45 | 55 | 70 | 85 | 100 | 120 | 140 | 160 | 180 | 210 | 250 | 290 |

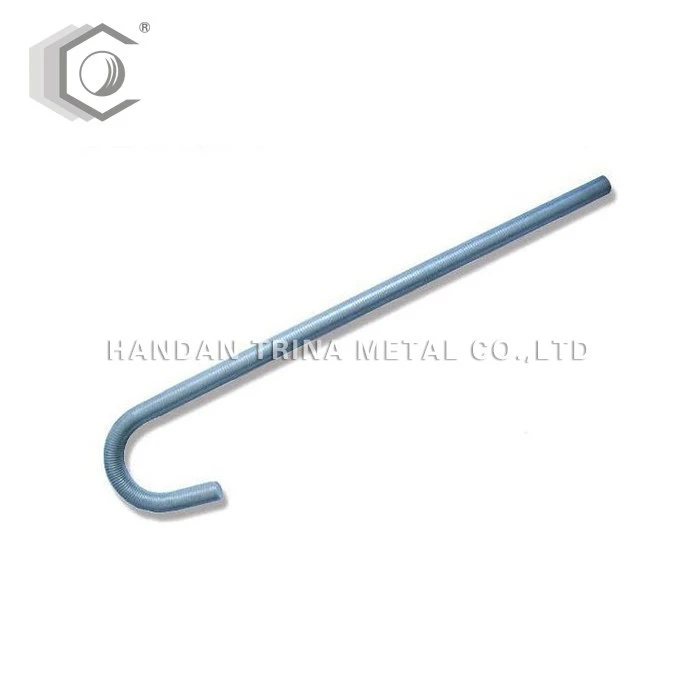

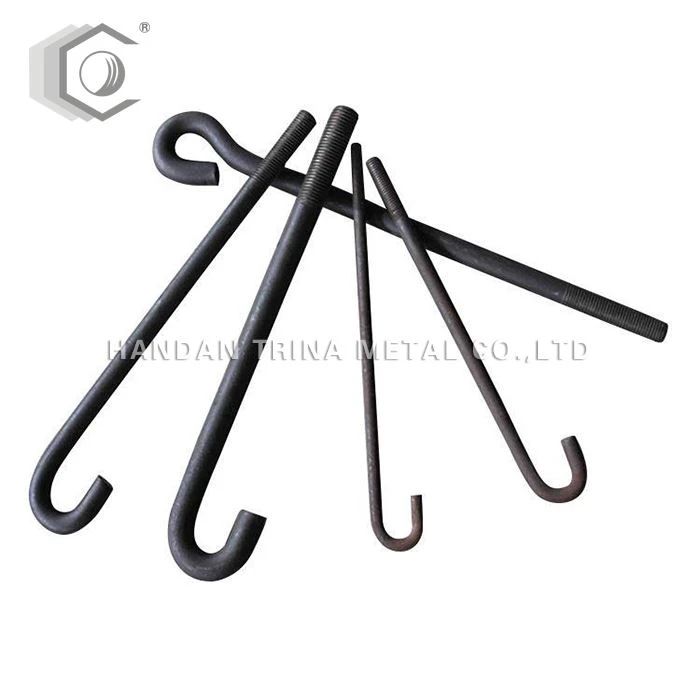

Lorsque les composants mécaniques sont installés sur la fondation en béton, l’extrémité en forme de J de ce boulon est enfouie dans le béton pour utilisation.
Les boulons d’ancrage J utilisent généralement l’acier Q235, qui est lisse et rond. Le fil de l’écrou n’est pas aussi facile que rond. Pour les boulons d’ancrage ronds lisses, la profondeur enfouie est généralement 25 fois le diamètre, puis un crochet de 90 degrés avec une longueur d’environ 120mm est faite. Si le diamètre du boulon est grand et que la profondeur enfouie est trop profonde, une plaque carrée peut être soudée jusqu’à l’extrémité du boulon, c’est-à-dire qu’une grosse tête suffit. La profondeur enfouie et le crochet doivent assurer la friction entre le boulon et la fondation, de sorte que le boulon ne sera pas retiré et endommagé.
Les boulons d’ancrage peuvent être divisés en :
Fixer les boulons d’ancrage
Boulons d’ancrage mobiles
Boulons d’ancrage d’expansion
Lier les boulons d’ancrage
Installation:
Traitement du relâchement des boulons de fondation dans la fondation. Lorsque les boulons d’ancrage sont serrés, les boulons peuvent être retirés. À ce moment,, les boulons doivent être ajustés à la position d’origine, et la fondation autour des boulons doit être pelleté assez, puis soudé sur les boulons. Arrosez deux barres d’acier en forme de U verticalement et horizontalement, puis nettoyez la fosse avec de l’eau et des coulis. Une fois que le béton s’est solidifié à la force de conception, serrez les boulons vivants d’ancre. La méthode de traitement de la déviation vivante du boulon d’ancrage est à peu près la même que celle des boulons d’ancrage morts. Il suffit de retirer les boulons d’ancrage pour le traitement. Si le boulon est trop long, il peut être coupé sur la machine-outil et fileté; si le boulon est trop court, il peut être prolongé par forgeage à chaud; si la position ne correspond pas, utilisez la méthode de flexion pour la corriger.
Industrie de l’application :
Convient à toutes sortes de fixation d’équipement, pièces intégrées de fondation de structure en acier, feux de rue, panneaux de signalisation, pompes, installation de chaudière, fixation embarquée d’équipement lourd, etc.
