Taille:φ6-φ36
Grade:4.8,8.8
Surface:ZP/HDG/BLSCK/DACROMET
Spécifications | φ3.2 | φ3.7 | φ4.3 | φ5.3 | φ6.4 | φ7.4 | φ8.4 | φ10.5 | φ13 | φ15 | φ17 | |
M | Boulon correspondant | M3 (en) | M3.5 | M4 (en) | M5 (en) | M6 ( M6 ) | M7 (en) | M8 (en) | M10 (en) | M12 (en) | M14 (en) | M16 (en) |
D | Minimum | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 |
Valeur maximale | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 7.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | |
dс dс | Valeur maximale | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 30 |
Minimum | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 13.57 | 15.57 | 19.48 | 23.48 | 27.48 | 29.48 | |
h (h) | Nominale | 0.5 | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 |
Valeur maximale | 0.55 | 0.55 | 0.9 | 1.11 | 1.8 | 1.8 | 1.8 | 2.2 | 2.7 | 2.7 | 3.3 | |
Minimum | 0.45 | 0.45 | 3.T | 0.9 | 1.4 | 1.4 | 1.4 | 1.8 | 2.3 | 2.3 | 2.7 | |
Poids/mpcs(kg) | 0.119 | 0.155 | 0.308 | 0.443 | 1.02 | 1.39 | 1.83 | 3.57 | 6.27 | 8.62 | 11.3 | |
Spécifications | φ19 | φ21 | φ23 | φ25 | φ27 | φ28 | φ29 | φ31 | φ33 | φ34 | φ36 | |
M | Boulon correspondant | M18 (en) | M20 (en) | M22 (en) | M24 (en) | M26 (M26) | M27 (en) | M28 (en) | M30 (M30) | M32 (M32) | M33 (en) | M35 (en) |
D | Minimum | 19 | 21 | 23 | 25 | 27 | 28 | 29 | 31 | 33 | 34 | 36 |
Valeur maximale | 19.33 | 21.33 | 23.33 | 25.33 | 27.33 | 28.33 | 29.33 | 31.39 | 33.62 | 34.62 | 36.62 | |
dс dс | Valeur maximale | 34 | 37 | 39 | 44 | 50 | 50 | 50 | 56 | 60 | 60 | 66 |
Minimum | 33.38 | 36.38 | 38.38 | 43.38 | 49.38 | 49.38 | 49.38 | 55.26 | 58.8 | 58.8 | 64.8 | |
h (h) | Nominale | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
Valeur maximale | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | 5.6 | |
Minimum | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | 4.4 | |
Poids/mpcs(kg) | 14.7 | 17.2 | 18.3 | 32.3 | 43.7 | 42.3 | 40.9 | 53.6 | 77.4 | 75.3 | 94.3 | |
Effet:
1. Augmenter la zone de contact entre la vis et la machine.
2. Éliminez les dommages à la surface de la machine lorsque la garniture de ressort décharge la vis. Lorsqu’il est utilisé, il doit être un tampon de ressort et un tampon plat. La garniture plate est à côté de la surface de la machine, et le tampon de ressort est entre le tampon plat et l’écrou.

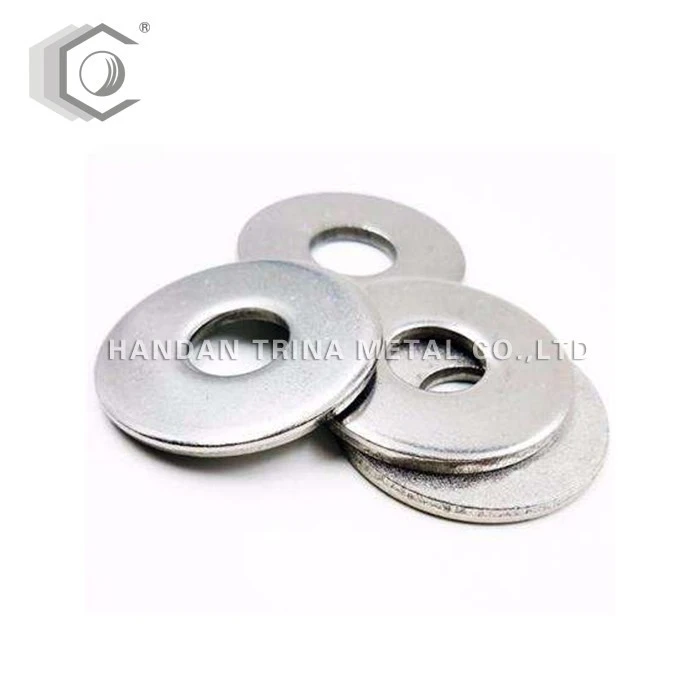

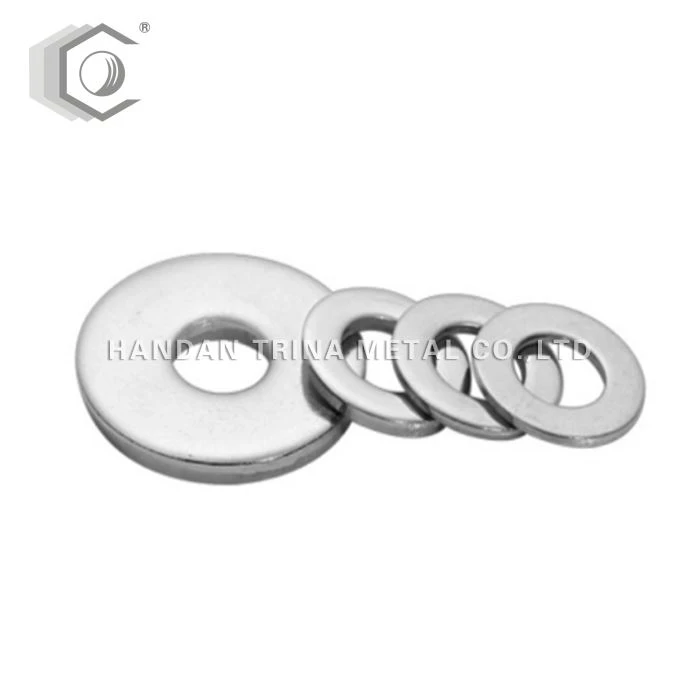

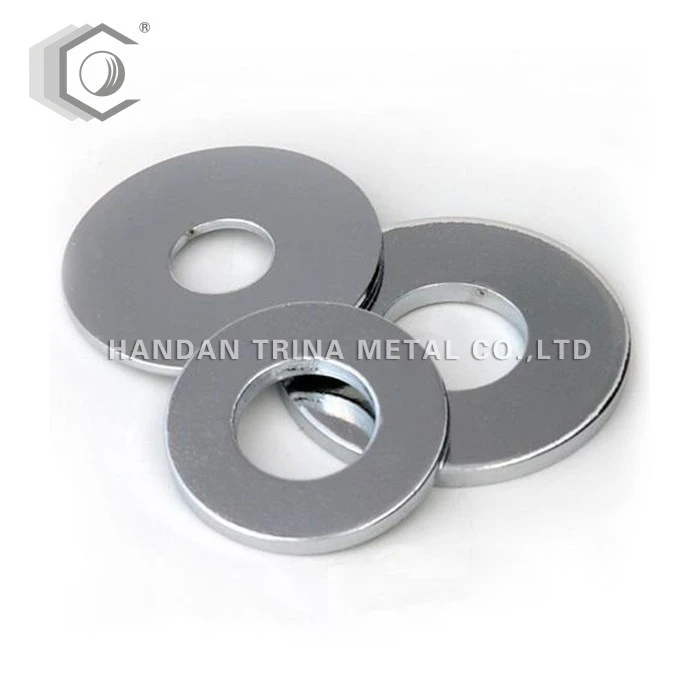

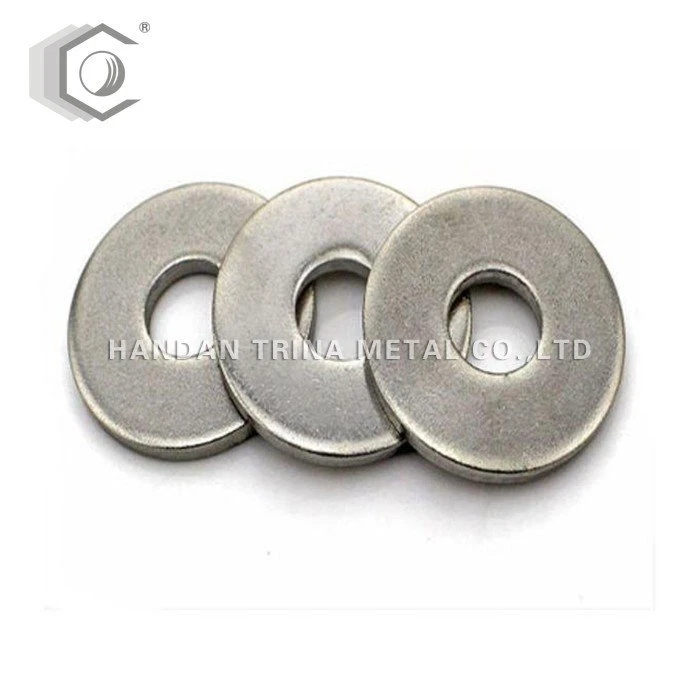

Les coussinets plats sont de minces morceaux de différentes formes utilisés pour réduire le frottement, prévenir les fuites, isoler, empêcher le desserrage ou répartir la pression. De nombreux matériaux et structures ont de tels composants, qui sont utilisés pour effectuer diverses fonctions similaires. Limitée par le matériau et le processus des attaches filetées, la surface de soutien des boulons et autres attaches n’est pas grande. Par conséquent, afin de réduire le stress compressif de la surface de roulement de pression pour protéger la surface de la pièce connectée, des garnitures plates sont utilisées.
